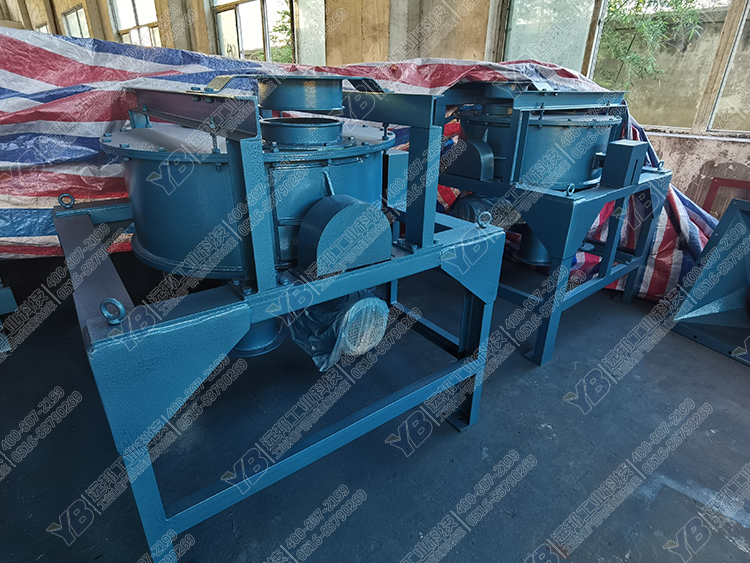

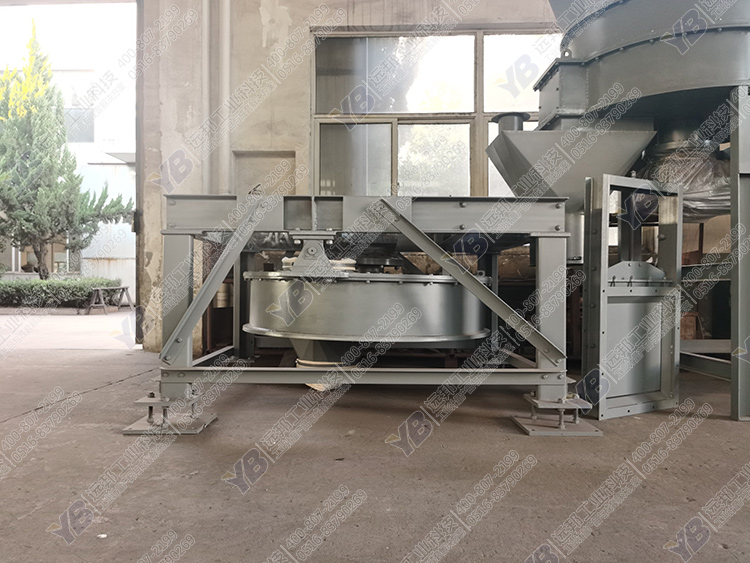

YB-ZZC转子秤

基于远邦在粉体物料定量控制方面多年积累的经验和丰富的行业知识,在消化和吸收国外先进产品技术的基础上,开发出的YB-ZZC转子秤能够满足流动性粉体,比如煤粉、粉煤灰、生熟料粉的动态测量和连续配料控制,其高精度和长期稳定可能性能备受客户青睐。

计量误差:≤±0.5%(带喂料机)
控制精度: ≤±1.0%(带喂料机)
喂料能力:10~1200t/h
转子直径:1000mm,1200mm,1400mm,1600mm,1800mm
物料类型:粉体物料(如:煤粉、生熟料粉、粉煤灰、矿渣粉等)

性能特点

零点稳定

根据天平称重原理,采用环状天平式的称重结构,系统整体平衡性好,具有很高的零点精度,且没有零点漂移变化,具有良好的长期稳定性。

计量精度高

转子秤专用智能仪表,使用第三代远邦核心称重技术,全新的智慧数据算法,快速响应,保证每一次喂料的精确度。

运行稳定

特殊的结构设计解决了物料容易结拱、堵塞的难题,同时避免了流动性强的粉体物料容易产生喷流的现象,满足了粉体物料连续定量喂料的要求。

丰富的行业经验

在粉体物料行业强大的专业知识和丰富的行业经验,确保我们的专业工程师能够针对物料和现场工况为您定制满意实用的称重方案。



下料组成模式

(1)不带下料装置的转子秤计量系统
即直接喂料是每一台转子秤的基本功能。系统一般不带定量喂料装置,物料从进料仓直接喂入转子秤并计量。此种模式只适用于物料平稳、流动性较好,物料密度均匀的场合。
(2)带下料控制装置的转子秤计量系统
对于不能进行直接喂料而且要对喂料率进行实时控制调节的场合,系统应配置定量喂料装置。控制系统或计量仪表要有控制物料喂料速度的调节器输出功能。可根据需要按设定值的要求,及时跟踪、快速定量喂料。
(3)带下料控制及料位装置的转子秤计量系统
既带下料控制又有料位控制的转子秤计量控制系统,可以对秤的称量准确度进行同步校正。控制系统能对进料仓的上、下限的料位量进行检测和进料调整,使进料仓物料料位控制在一定的范围内。校秤时可方便地利用进料仓静态称量值校准转子秤的称量准确度。


工作原理

YB-ZZC型粉体转子秤基于天平的原理设计制造。在粉体输送过程中,由于叶轮旋转,使物料在进料口至出料口的半个圆周内均匀流动,称重传感器能够精确测量出半周圆上粉体的重量信号,此重量信号和安装在叶轮电机上的测速传感器而检测到的频率脉冲信号(恒速运行的粉体转子秤可以省去测速传感器)在积算仪内进行计算后得到瞬时流量信号,再与设定值比较后输出一路调节信号,该信号再反馈到变频器,从而调节交流电动机(包括喂料机变频调速电机),通过调节转子秤或喂料机转速即可达到调节粉体喂料流量的目的。



产品组成

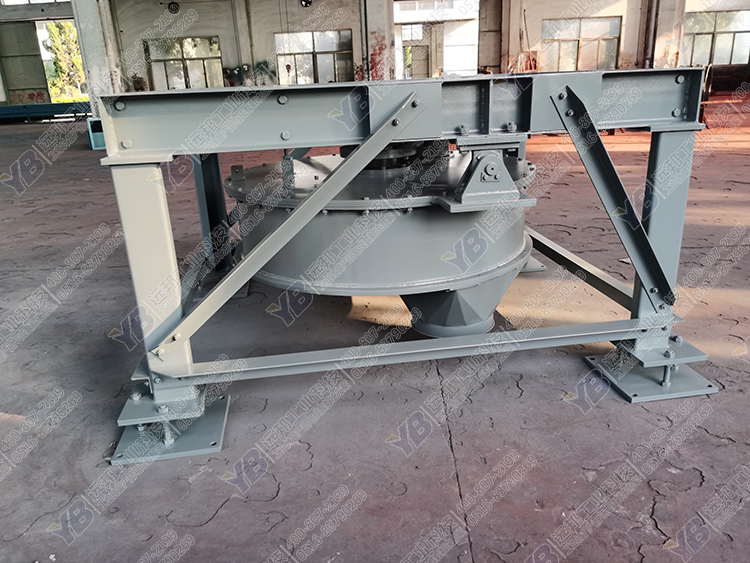

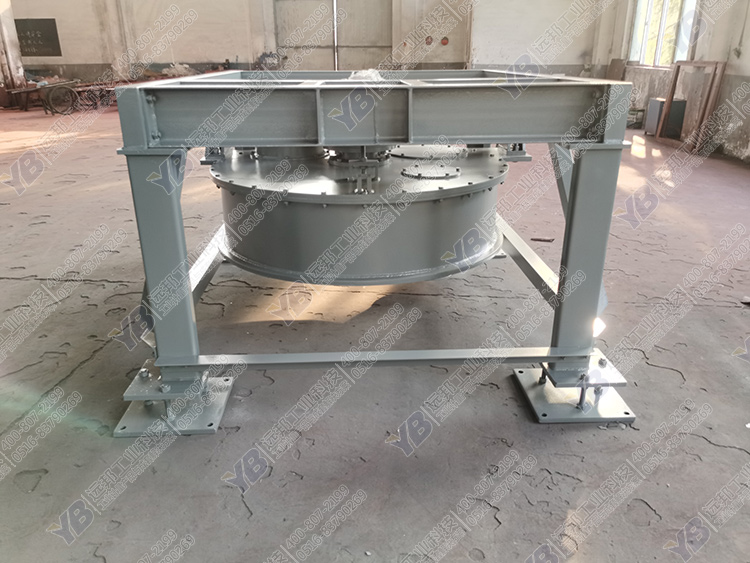

转子秤称体由圆盘、转子、传动机构、支点、称重传感器、测速传感器、称架、进出料口等组成。



产品参数

计量误差 控制精度 喂料能力 转子直径 物料类型
≤±0.5%(带喂料机) ≤±1.0%(带喂料机) 10~1200t/h 1000mm,1200mm
1400mm,1600mm,1800mm
粉体物料
(如:煤粉、生熟料粉、粉煤灰、矿渣粉等)
