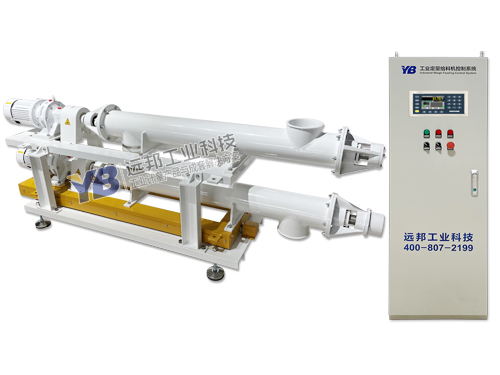

YB-SLX双管螺旋称重给料机

双管螺旋秤是为了适应用户现场工艺、在单管螺旋秤的基础上推出的,它配备两级螺旋给料称重,上层负责给料、下层负责称重,可根据现场要求任意调整水平安装角度,具备更高的灵活性,计量精确、稳定可靠,大量地应用在工业配料和动态计量场合。

产品特点:两级螺旋给料计量;给料螺旋水平安装角度可调;重量信号真实,计量精度高。

动态计量精度:≤±1%
静态计量精度:≤±0.5%

性能特点

重量信号真实,控制精度更高

稳流给料螺旋与计量螺旋同步调速,稳流给料螺旋物料 填充系数为1.0,计量螺旋物料填充系数0.6,台时产量最大范围(1:10)调整时,重量信号真实,计量精度更高。

可根据现场要求任意调整水平安装角度

稳流给料螺旋和计量输送螺旋之间为软连接,可根据现场要求任意调整水平安装角度。

精密机械制造工艺

采用更高精度的机械加工设备,全自动精确焊接技术,塑造出优质无缝钢管,整体刚性好、强度高,控制安全可靠,从而保证了动态平衡的精度更好。

进出料口特殊设计,给料通畅

稳流螺旋采用变螺距结构和出口溢流方式,有效的解决了物料的冲料难题。变径、变距、溢流出口,保证物料均匀下沉、稳定受控、不塌仓、不蓬料、不窜料。

高精度的数字称重模块

可根据现场工况选用1只或3只高精称重传感器,采用数字传输技术,线路简单、无调节部件、分辨率高、信号无衰减、抗干扰强,即使潮湿环境也能保证优越灵敏度。



工作原理

物料由进料口经螺旋输送机输送到下面连接的计量螺旋,安装于计量螺旋的称重传感器检测到物料的重量并产生以正比于称重载荷的电压信号送入控制仪表,和预设的速度数据一起运算后得出瞬时流量和累计重量值。控制系统将实际流量信号和设定流量信号进行比较,通过PID调节输出控制信号给变频器,动态调节喂料螺旋的速度,从而实现定量给料。
双管螺旋秤原理图
双管螺旋秤原理图


产品参数

静态计量精度 动态累计精度 控制准确度 螺旋输送机最大倾角 仪表电源 动力电源 使用环境
≤0.5% ≤1% 优于1% 20° 单相220V±10%,50HZ; 三相380V±10%,50HZ; 温度:-30℃~+50℃
湿度:5%~90%
