YB-ICS-NJ/4新一代双通道皮带秤

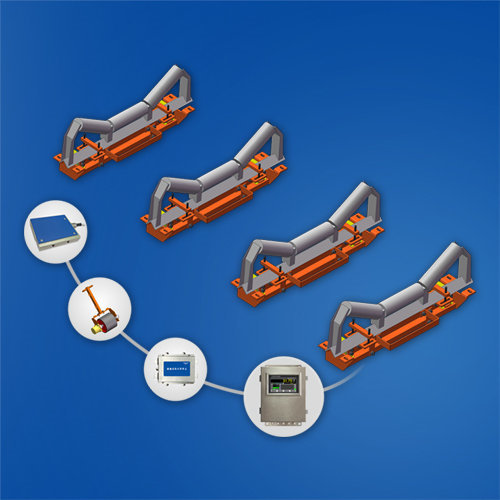

YB-ICS-NJ/4新一代双通道皮带秤采用4组全悬浮式称重桥架,无耳轴支点和可移动部件,不受非垂直力以外的各种侧向力和水平力干扰(包括托辊摩擦力、皮带及物料运行的水平分力),对称重需要测量的垂直力量感应更迅速、更精确。

产品特点:抗侧向力,抗平分力,有效的减少了皮带跑偏和落料偏移对系统精度的影响;结构简单、力传递环节少,安装简捷方便。

动态累积误差:≤±0.5%
带输送机倾斜角度:≤25°
液晶显示大屏,具有多种显示功能,可显示累积量、瞬时流量、皮带机运行参数及报警内容。

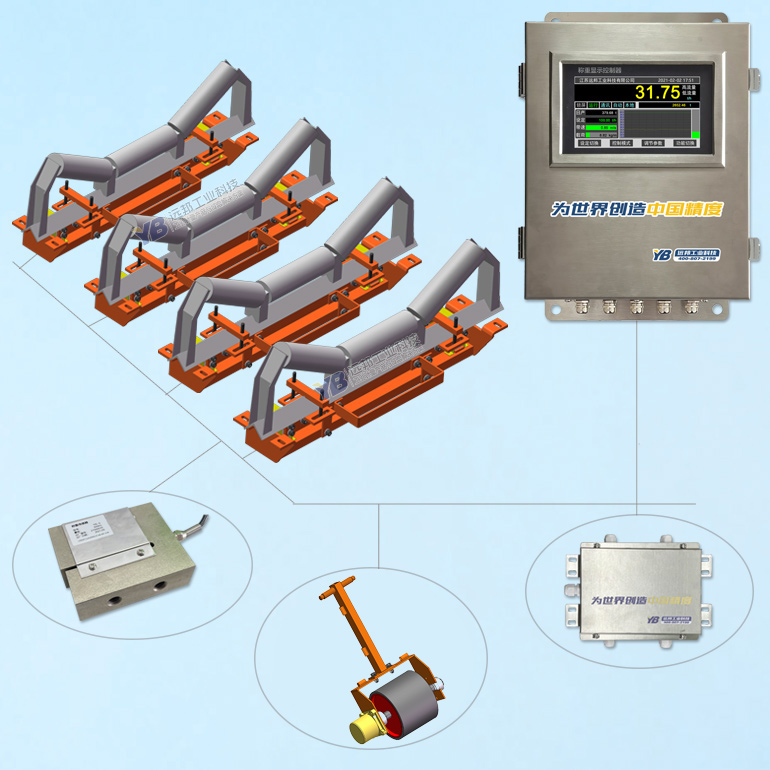

产品组成

称重控制仪表

7寸工业触摸+按键-屏界面自带流量曲线;带有操作记录功能,有瞬间流量、日、月、年的累计值功能;可选RS-232通讯,可选电流输出,输出标准:0-20mA或4-20mA信号。

双通道数据计量,每组传感器单独接入仪表进行数据计算,一组传感器故障,仪表自动剔除,其它组正常运行,互不影响,互相补偿计算。

全悬浮称重桥架

独立式秤体,直接承重式秤架结构,高强度秤体,有效避免跑偏的影响;称重托辊直接作用于动态量下的称重传感器上,重量信号直接传递,皮重,物重同时秤,适用于各种 物料,计量更准确。免维护、免清理,热处理工艺,整体喷塑处理

8只称重传感器

采用动载型抗侧力传感器,外廓平行四边形,内部三重梁结构,可有效抵消侧向力及两个传感器之间的内部扭力,能确保动态计量效果前提下最大限度抵消皮带跑偏及物料偏载影响。解决安装硬性连接的问题。

重型轮式测速装置

重型轮式测速结构,内置进口核心测速元件,测速精度高,机壳封闭,防水防尘,寿命长。包胶处理,避免打滑影响测速精度。



皮带秤云平台和管理软件

皮带秤云平台

皮带秤管理软件



产品参数

型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
称重传感器
(只)
速度传感器 称重域 通道数量 就地计算单元
YB-ICS-NJ/1 ≤0.25% ≤2% 10天 2只 一只 1组 单通道
YB-ICS-NJ/2 ≤0.25% ≤1% 15天 4只 一只 2组 双通道
YB-ICS-NJ/4 ≤0.125% ±0.5~1% 20天 8只 一只 4组 双通道
YB-GZK-NT/6 ≤0.125% ≤0.5% 30天 12只 一只 6组 12通道 6套
YB-GZK-NT/8 ≤0.125% ≤0.3% 30天 16只 一只 8组 16通道 8套
YB-GZK-NT/12 ≤0.125% ≤0.2% 3-6个月 24只 一只 12组 24通道 12套
