YB-GZK-NT/12高精度智控电子皮带秤

YB-GZK-NT/12高精度智控电子皮带秤采用12组全悬浮式称重桥架,无耳轴支点和可移动部件,不受非垂直力以外的各种侧向力和水平力干扰(包括托辊摩擦力、皮带及物料运行的水平分力),对称重需要测量的垂直力量感应更迅速。

产品特点:抗侧向力,抗平分力,有效的减少了皮带跑偏和落料偏移对系统精度的影响;结构简单、力传递环节少,安装简捷方便。

动态累积误差:≤±0.2%
带输送机倾斜角度:≤30°
液晶显示大屏,具有多种显示功能,可显示累积量、瞬时流量、皮带机运行参数及报警内容。

全国服务热线:400-807-2199 189-5217-2699

选型报价 技术支持

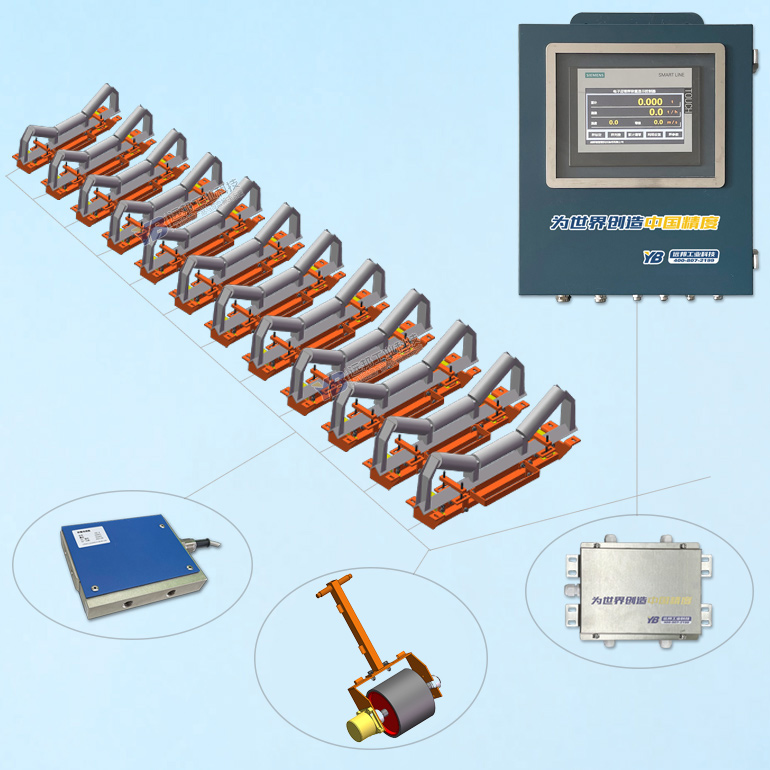

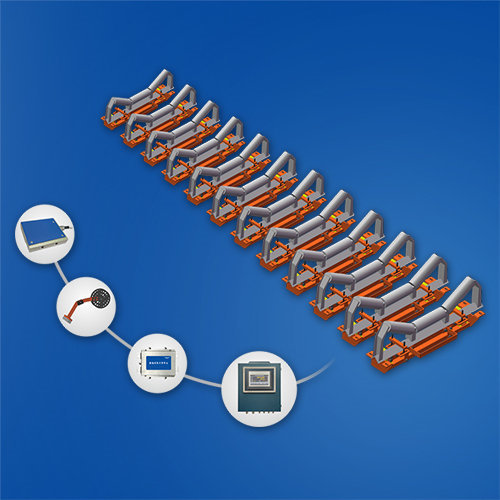

产品组成

高精度群控仪表

由32位CPU,内置高精度称重程序,触摸屏人机交互系统,多种开关量、模拟量输入输出接口和通讯接口。支持 24 组传感器同时接入。传感器故障可自动剔除,不影响整体的使用。具备自动零点跟踪功能、温 度补偿功能。

12组全悬浮称重桥架

独立式秤体,直接承重式秤架结构,高强度秤体,有效避免跑偏的影响;称重托辊直接作用于动态量下的称重传感器上,重量信号直接传递,皮重,物重同时秤,适用于各种 物料,计量更准确。免维护、免清理,热处理工艺,整体喷塑处理

24只称重传感器

24只SPH高精度动载型抗侧力传感器,外廓平行四边形,内部三重梁结构,每只传感器均为 1 个单独的信号进入采集单元单独数据计算,可有效抵消侧向力及两个传感器之间的内部扭力,确保动态计量效果前提下抵消皮带跑偏及物料偏载影响。

重型轮式测速装置

重型轮式测速结构,内置进口核心测速元件,测速精度高,机壳封闭,防水防尘,寿命长。包胶处理,避免打滑影响测速精度。

自动校验系统

该校验装置内置于称重单元内部,一键自动开启模拟实物输送时皮带状态,自动完成校验、仪表自动跟踪、诊断校验数据,并通过智慧模型算法及时修正,无需开停皮带秤,将皮带秤的校验精度和便利性提升到全***。

独立温度补偿系统

高精度智控皮带秤采用外置式高精度温度传感器,无论现场环境温度如何变化,都能实时检测温差,自动采集数据输入仪表,仪表通过智慧模型算法对真个系统的称重数据进行补偿修正,确保在不同季节、不同温度下时刻保持高精度输出。



技术结构创新点

秤架结构创新

摒弃传统的单一型秤架结构,采用多组秤体组合式结构,彻底弥补普通皮带秤称重域短、对输送机要求高、稳定性差的缺陷,有效削弱皮带张力、输送机架、秤架结构形变等因素对称重精度的不利影响。

校验方式创新

创新高精度自动挂码校验技术,无需人工,自动挂码校验,并能实现系统内秤体相互在线校验,自动判断精度状态,自动修正系统精度。

温度补偿创新

独立外置式温度补偿装置,测试温度数据直接写入仪表进行补偿修正,无论严寒酷暑及早中晚温度变化,确保传感器在恶劣环境下为用户提供稳定可靠的称重数据。

算法创新

主要算法程序为人工智能技术的神经网络算法,可机器学习,使皮带秤越来越好用;辅助算法为皮带张力补偿技术、温度补偿技术、智能跟踪控制技术。



皮带秤云平台和管理软件

皮带秤云平台

皮带秤管理软件



产品参数

型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
校验周期
称重传感器
(只)
速度传感器 称重域 通道数量 就地计算单元
YB-ICS-NJ/1 ≤0.5% ≤2% 10天 2只 一只 1组 单通道
YB-ICS-NJ/2 ≤0.25% ≤1% 15天 4只 一只 2组 双通道
YB-ICS-NJ/4 ≤0.25% ±0.5~1% 20天 8只 一只 4组 双通道
YB-GZK-NT/6 ≤0.125% ≤0.5% 30天 12只 一只 6组 12通道 6套
YB-GZK-NT/8 ≤0.125% ≤0.3% 30天 16只 一只 8组 16通道 8套
YB-GZK-NT/12 ≤0.125% ≤0.2% 3-6个月 24只 一只 12组 24通道 12套
