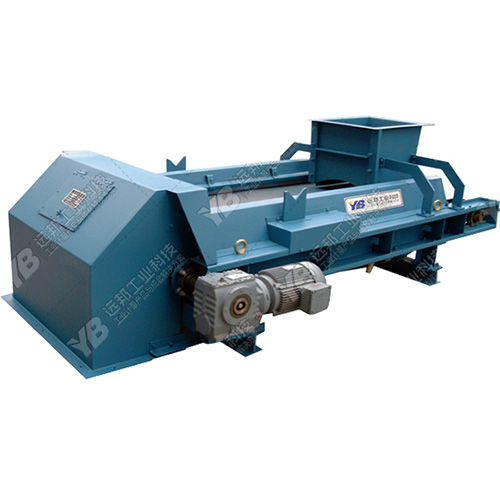

YB-JGC中载型定量给料机

YB-JGC中载型定量给料机适用从中等到较大量程的物料范围,适用于皮带宽度从500mm到1400mm的给料机及1.5米或更长的输送机长度。

双传感器直接承重式结构 ,结构简单,故障率低,维护量小。关键部分出厂前消除应力处理,长期运行无忧。

校验精度优于0.25%
动态计量精度±0.5%-±1%
控制精度优于±0.5%
流量范围0.5-450T/H
称重桥架为双传感器直接支承
测速传感器为数字式,尾部滚筒直联
数字式或模拟式称重传感器可选配;不锈钢材质可选配;胶带材质可选配。

性能特点

工业级智能控制仪表

针对定量给料机而专门开发的全新称重控制仪表,使用第三代远邦核心称重技术,全新的智慧数据算法,多路AD,高精度PID系统计算,使得称重控制更快更准,功能强大,稳定系数更是UP级别。

加工精密 机械结构坚固

机械秤体采用经典耐用的冷弯C型钢板结构、优质高锰钢材质,表面采用静电喷涂、烤漆电镀工艺,专业工程师solidworks三维建模设计,实用美观、寿命更长。

高分辨数字式脉冲测速传感器

尾部滚筒直联的高分辨数字式脉冲测速传感器,真实测定皮带速度,通过信号放大,软件过滤干扰信号,消除了皮带打滑导致的不真实的皮带速度信号传送到控制仪表。

双传感器直接承重式结构

双传感器+单托辊直接承重式结构,运行平稳、皮带张力稳定,成功的解决了物料偏重和杠杆称重造成的误差,使计量精度也有效提高。



专注细节 精益求精

无论是整机还是配件,我们力求不断优化并持续改进,为用户提供拥有可靠品质、优异性能和超高性价比的定量给料机。

鼓型滚筒
从动滚筒采用腰鼓型及自清结构,自动调心作用,防止跑偏和粘料现象。
实心通轴 托辊连接轴为实心通轴,抗磨损、抗震性能强大,使用寿命长。
皮带张紧
重力自动张紧装置确保皮带张力恒定,有效降低皮带对计量精度的影响。
皮带清扫装置 皮带清扫装置及时清除秤体杂物,避免皮带粘附物料而影响精度。
自动纠偏功能 自动纠偏功能能够自行校正皮带,有效防止皮带运行跑偏。
高端定制控制柜
控制柜材质为喷塑厚钢板,防尘、防溅式设计结构。
世界知名品牌配件
关键部件上均选用国际品牌制造的部件(如电机、减速机、变频器等),关键零部件上选用国内外更好原材料(如高锰钢材质、橡胶皮带等)。
称重给料机秤体


工作原理

皮带秤重给料机通过称重秤架下的称重传感器对经过皮带上的物料进行重量检测,以确定皮带上的物料重量。通过装在尾部滚筒或旋转设备上的数字式测速传感器连续测量给料速度,该速度传感器的脉冲输出正比于皮带速度,速度信号与重量信号一起送入皮带给料机控制仪表,产生并显示瞬时流量。控制仪表将该流量与设定流量进行比较,由控制器输出信号控制变频器带动电机进行调速,实现定量给料的要求。

称重给料机工作原理

产品参数

校验精度 动态计量精度 控制精度 流量范围 中心距 皮带宽度
±0.25% ±0.5%-±1% ±0.5% 0.5-450T/H ≥1.5M 500-1400mm
